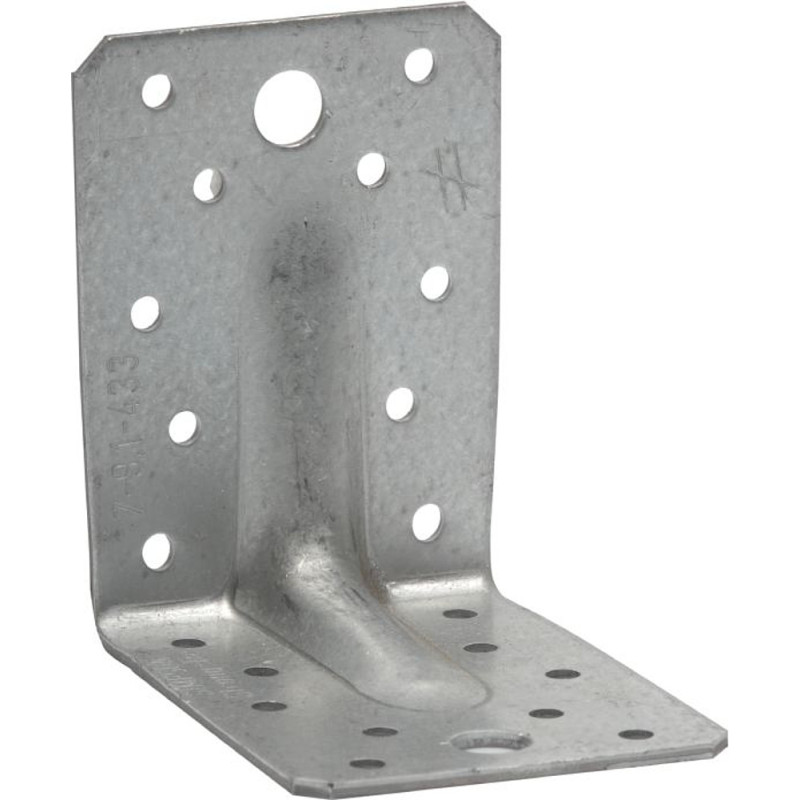

EQUERRE RENFORCEE E2 90-90-65-2.5

Caractéristiques

Versions précédentes

• 20 décembre 2018
• 12 juin 2017
• 8 décembre 2016
• 20 juillet 2016
• 25 août 2014
• 28 mai 2013
• 1 mars 2013

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Epaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Polyvalence d'utilisations.

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Epaisseur : 2,5 mm.

Avantages

• Grande rigidité,
• Polyvalence d'utilisations.

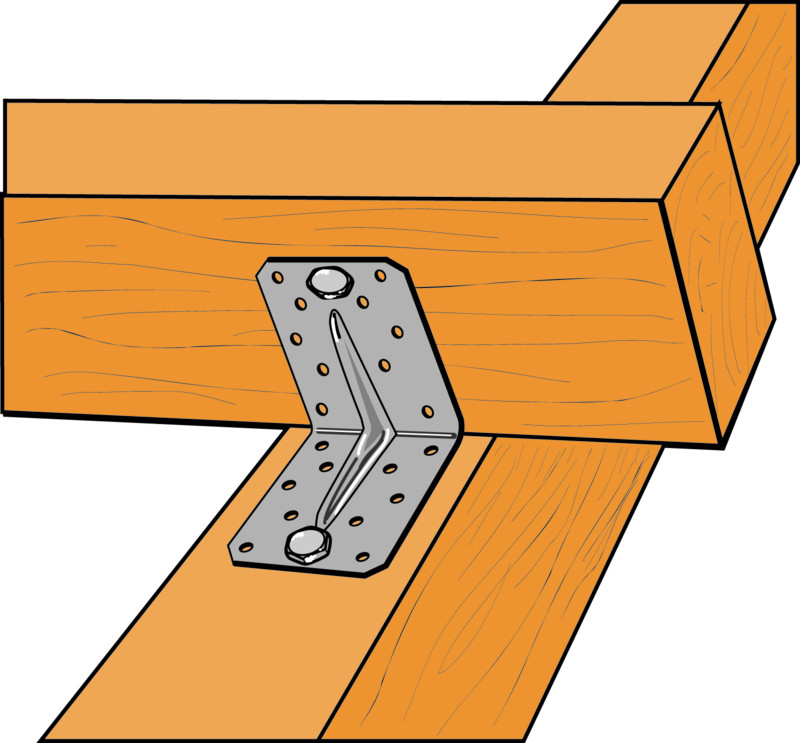

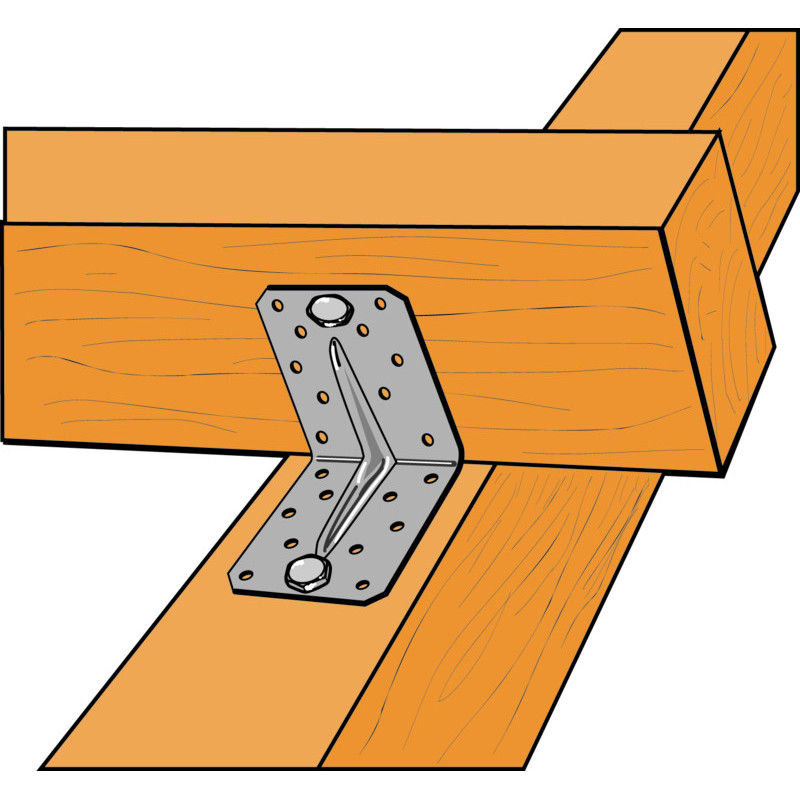

Applications

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d'utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Support

• Porteur : bois massif, lamellé collé, béton, acier, ...
• Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés, ...

Domaines d'utilisation

• Fixation de fermettes,
• Lisses et montants de bardage,
• Ancrages de chevrons, consoles, chevêtres, ...

Fixations

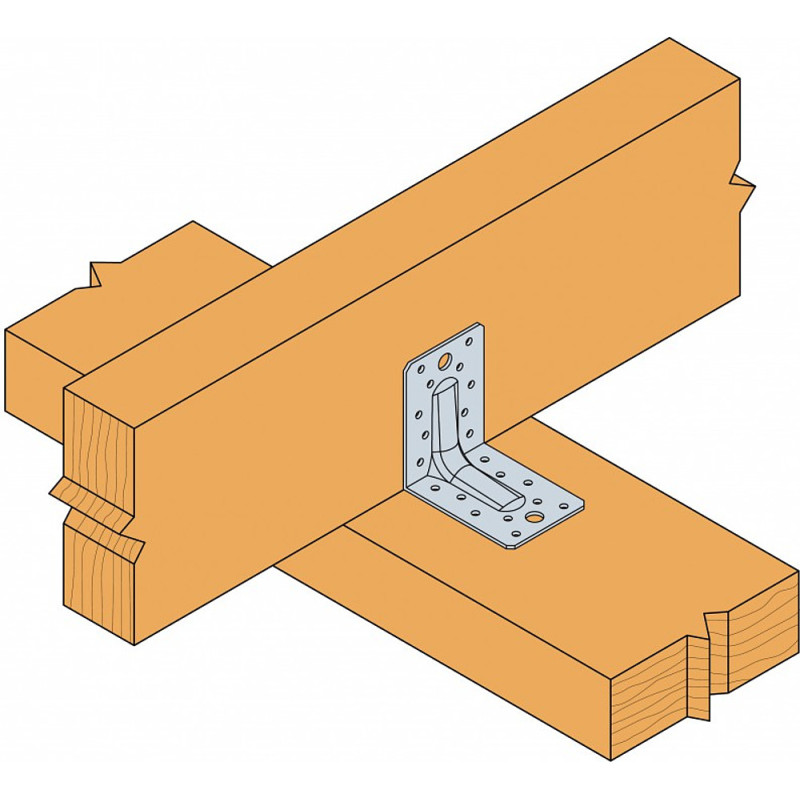

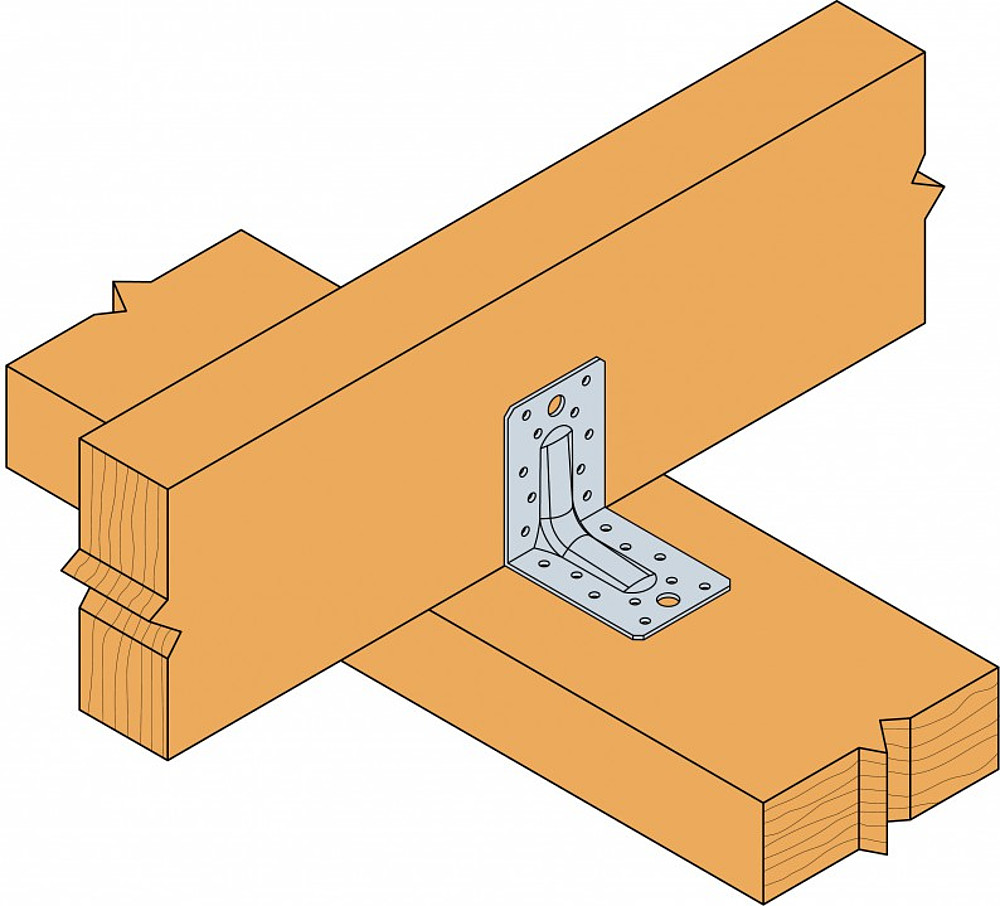

Sur bois :

• Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm,
• Vis CSA Ø5.0x35 ou CSA Ø5.0x40,
• Boulons Ø10,
• Tirefonds Ø10.

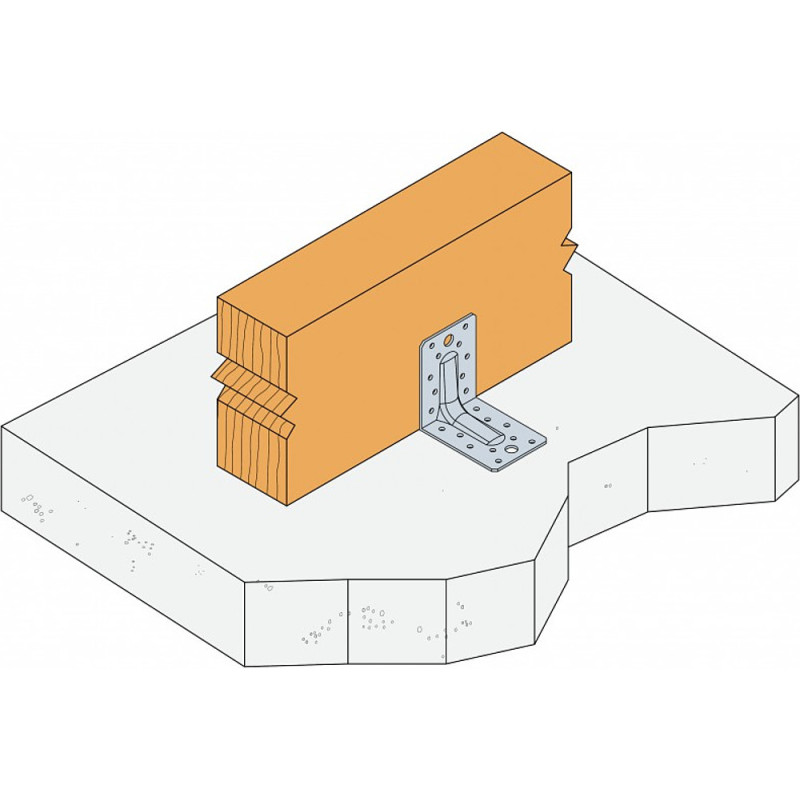

Sur béton :Support béton plein :

• Cheville mécanique : goujon WA M10-78/5,
• Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25.

Support maçonnerie creuse :

• Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 + tamis SH16x130.

Sur acier :

• Boulons Ø10.

Installation

1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

• Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
• Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

• La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

• La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge,
• Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.
